在涂料和印刷油墨中，有機改性聚硅氧烷通常有各種各樣的應用。作為助劑可改善底材潤濕流動和流平滑，抗刮痕和抗磨損性消泡和脫泡防迭粘性和離型效果總體表面性能。.com2 t* c* ?4 Z& }2 t& Q$ v
有機改性聚硅氧烷的作用聚硅氧烷類助劑一般提供三種基本性能：降低表面張力，起潤濕基材、流動、流平和防縮孔的作用。排列于涂料/空氣或油墨/空氣接口，產(chǎn)生潤滑、抗刮痕、防迭粘和離型作用。具有消溶和脫泡效果，與聚合物和寡聚物有一定不兼容性，會常伴隨渾濁現(xiàn)象。/ k! @
根據(jù)有機改性聚硅氣烷的組成，化學結(jié)構(gòu)和分子量，某些作用可能會強或較弱，這導致不同的硅酮類助劑具有不同的性能分布范圍。有關(guān)此基本作用原理的詳細數(shù)據(jù)，請閱我們的技術(shù)基礎知識手冊“表面控制劑”。
光硬化系統(tǒng)的特性配|油墨|樹脂|膠粘劑|培訓|UV|EB: r# f/ V* z7 Z# M# h* ?& L, V; o
在光硬化涂料和印刷油墨中，多數(shù)情況下硅酮類助劑的應用極其重要。沒有合適的助劑的加入，這些無溶劑100%紫外光硬化系統(tǒng)會出現(xiàn)平滑性不足和對刮痕敏感的問題，對多數(shù)應用場合，基材潤濕性及流動和流平也不足夠。

對于某些應用，涂料和油墨配方設計者的要求更高。
他們既希望透過助劑的應用達到最佳的施工性能，也希望確保這些助劑在游離自由基硬化期間被固定于系統(tǒng)中。透過應用有機改質(zhì)丙烯酸酯聚硅氧烷，這點可以達到了。

由于它們含有活性丙烯酸酯基團，在光硬化涂料和油墨中具有交聯(lián)性（圖2）c/涂料配方,水性油墨配方,水性膠粘劑配方,水性樹脂合X
這種特別適用于光硬化系統(tǒng)的助劑，在Tego Chemie Service產(chǎn)品系列中命名為Rad，它除具有常規(guī)有機改性聚硅氧烷的性能外，還具有以下特性：
交聯(lián)性UV/EB輻射固化類涂膜技術(shù)區(qū),水性類涂膜技術(shù)區(qū),溶劑類涂膜技術(shù)區(qū),功能性涂膜 最小的遷移傾向
更長效配方|涂料|油墨|樹脂|膠粘劑|培訓|UV|EB7 L$ k& l/ n8 W' Y
優(yōu)異的防粘著性（用于特殊的產(chǎn)品）|油墨|樹脂|膠粘劑|培訓|UV|EB7 \5 j5 q( j" Q
不含溶劑
產(chǎn)品的測試
對這些產(chǎn)品的評價，Tego Chemie Service用以下指定的標準： x$ o: B" p9 C r8 D
在輻射固化清漆中的相溶性" ^( L, X$ F% [: b0 Q

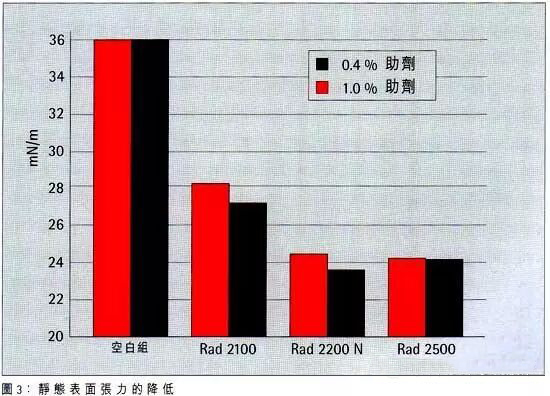

降低表面張力（測量表態(tài)表面張力）（圖3）

; N- e- }; p |0 ?9 b
消泡/脫泡作用（通過攪拌試驗或例如絲綱印刷）技術(shù)網(wǎng): W# B; W j- A4 o8 [; g

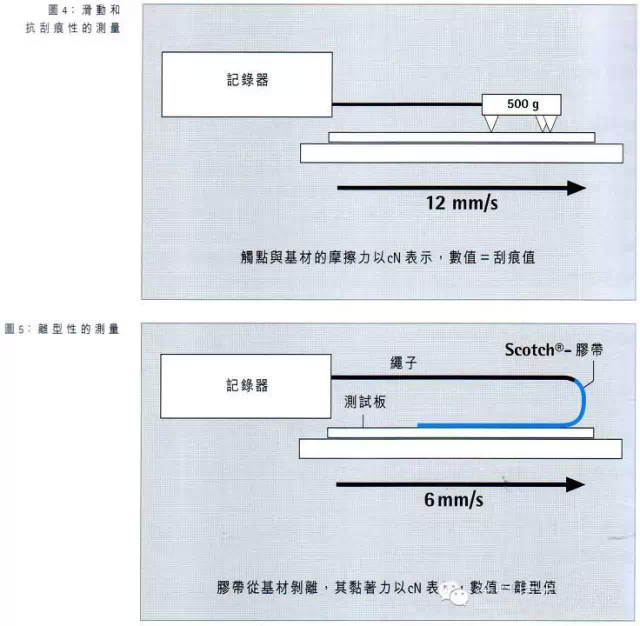

硬化后涂膜的滑度（圖4）技術(shù)網(wǎng)! s0 T* x; G5 m+ Q- M
硬化后涂膜的防粘性（圖5）和最后，也是通常不可忽略的標準
施工期間的流動，流平及潤濕性

- |$ T* J/ z4 y" R- q
產(chǎn)品應用范圍c國涂料,coatings,UV/EB油墨配方,UV/EB涂料配方,UV/EB膠粘劑配方,UV/
Tego經(jīng)過多年努力開發(fā)；現(xiàn)可供應具有各種不同應用范圍的Rad系列產(chǎn)品。透過正確地選擇助劑的結(jié)構(gòu)特性，可獲得高相溶性，并有改善流動、流平和基材潤濕的產(chǎn)品，且不影響垂涂性、垂印性和粘著性（glueability）（Rad 2100）。

方. \. g, q% ?1 f/ L+ @! D% d
另一方面，產(chǎn)品可設計成高相溶性，并具有促進流動和流平及顯著的潤滑和抗刮痕性（Rad 2200N）。甚至還可利用它與寡聚物間的不相溶性，以便獲得既有脫泡和消泡性能，同時又有優(yōu)良的潤滑和耐磨性能的產(chǎn)品。Rad 2500常用于著色的印刷油墨、無光木器漆和對渾濁不太敏感的清漆中。由于它們的交聯(lián)性，相對應的不相溶的丙烯酸醋聚硅氧烷可提供優(yōu)異的離型性，這在著色和較高黏度系統(tǒng)會更好。如Rad 2700其離型作用一般在非交聯(lián)的產(chǎn)品，是不可能達到。

5 V
Rad產(chǎn)品的加入h" R4 M2 x
就助劑而論，無溶劑光硬化涂料和油墨系統(tǒng)有相對小的溶解能力。因此，良好的混合對保證系統(tǒng)均勻頒極其重要。特別對相溶性較差的助劑，應在高剪切力下加入，對于著色系統(tǒng)來說，則在研磨階段加入會更好。對于高相溶性的Rad產(chǎn)品（Rad 2100和Rad 2200N）的加入，一般不需要高剪切力，只需足夠的時間和充分的混合便可。

以上就是丙烯酸酯化聚硅氧烷表面助劑的應用，希望對大家有所幫助。
